12 月 | 2019 | 爱知浩

568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

直通线：两端同为568B线序

百兆交叉线：一端为568B，另端为568A线序

千兆交叉线：一段位568B，另端为：绿白，绿，橙白，棕白，棕，橙，蓝，蓝白

同层设备用交叉线

不同层用直连线

或：同种设备用交叉线，不同种设备用纸连线

原因：同种设备一个为信号发送，一个为信号接收

普通网线，做法备忘：

一端：

橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678）

一端：

橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678）

双机直连网线，做法实际上就是普通网线做法的

1→3 2→6

四根线交叉，其两头的排列方式分别为：

一端：

橙白／橙／绿白／蓝／蓝白／绿／棕白／棕（12345678）

1 2 3 4 5 6 7 8

一端：

绿白／绿／橙白／蓝／蓝白／橙／棕白／棕（36145278）

3 6 1 4 5 2 7 8

如果是使用简易网线测量仪，其灯跳顺序应为：

12→45→78→36→12

你也可以把4578

四根线也交叉，即：

1 2 3 4 5 6 7 8

3 6 1 7 8 2 4 5

Citrix XenDesktop体验环境搭建指南

原文出处：

https://www.jianshu.com/p/fa48b8b72bd2

Jim老师

12018.09.04 10:41:01字数 2,865阅读 11,576

一个做桌面虚拟化行业的人，没玩过Citrix的老大哥的产品，那简直就是没有基本的常识。但事实上就是有很多人没有上手玩过，为什么？因为Citrix的Xen系列是出了名的实施复杂，据说，某代理商卖给了客户一套，实施了半年都还没实施完，最终客户没退货，他们自己崩溃了，主动给客户退了货（也有可能是夸张的故事啦），其实施难度可见一斑。

凭我一个操作系统高手，桌面虚拟化从业人员，我从前到后也花了3天的时间才完成这个具备初步功能的环境的搭建，的确还是有点难度的，不过也跟我不好的习惯有关，我是盲搭的，不懂才看教程，所以中间有好几次推翻。于是我决定把这个过程写下来，如果再有人想搭建，看看也好。

前言：系统结构和注意事项

这个必须要写在前面，如果你不懂Xen的系统结构，你就无法知道你最少需要几台服务器，所以还是要先给大家呈现以下所谓的最小系统都需要些啥。

Xendesktop体验的最小环境

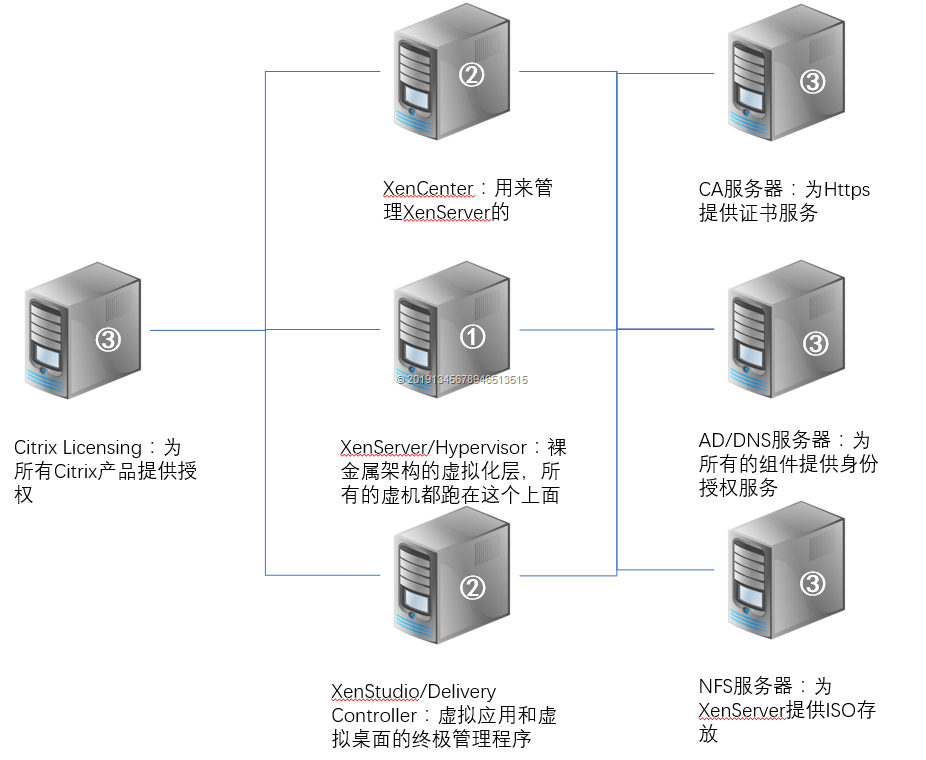

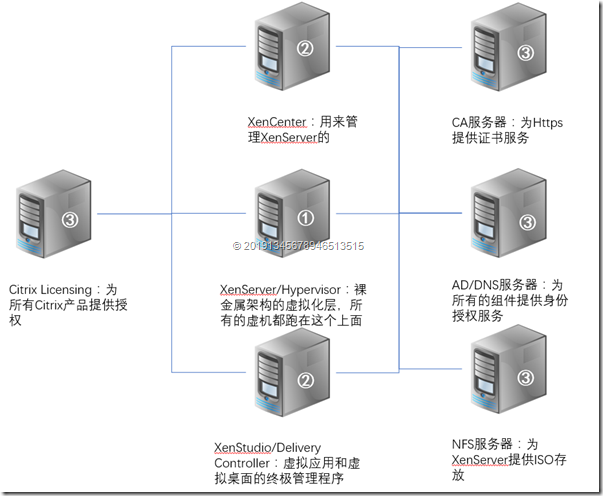

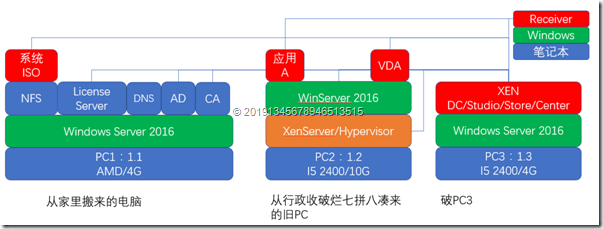

我奉劝想要玩Xen的各位，一定要先好好看看上面这个拓扑图再动手，我就是没有看，直接瞎搞，多花了不少时间。

相信看这篇文章的人多少对于桌面虚拟化还是有一些了解的，所以我不再解释一些基本的名词如裸金属之类的了。对于这个结构，我想说几点我认为比较重要的：

1，Citrix（以下简称CTX）的所有身份授权全都来自于WindowsAD，所以你搭建的第一步，啥都不要干，先把AD和DNS搭建起来。

2，如果你想实现手机、Windows、Mac都能访问，就必须使用https的连接方式，于是你必须要有一个证书服务器（CA）

3，CTX的产品都可以试用30天，如果你觉得时间不够，那么就需要到CTX的官网去申请试用授权，可以得到90天的免费全功能授权，此时你就需要Licensing Server了，这个Licensing Server就是个Win下面的应用程序，装到Windows Server 2016上面即可。

上面只是一些要点，具体的准备工作下面说。

准备工作

1，准备好硬件服务器

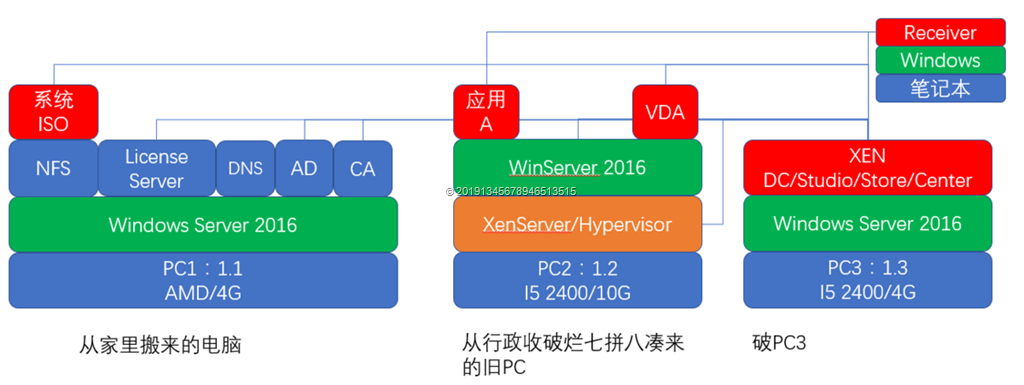

我估计我这个体验环境算是成本最低的了，因为我基本都是拿PC搭的，那么你需要几台PC呢？注意我在系统架构图上面的编号了么，是的，你最少需要3台PC，至少4G以上的内存（XenServer那台最好8G以上，因为你体验用的虚机都跑在上面）。

一台行不行？当然行，如果你很幸运的有一台配置比较强悍的服务器（PC不行了，因为需要多核），那么你可以将上面的3台服务器全部以虚拟机的方式搭建，即先在服务器上装XenServer，然后虚出来两台WS2016的虚机，这样也行。

2，准备好IP地址

究竟需要几个IP地址？其实上图中的每台服务器一个IP地址即可，但考虑到你需要建立用来体验的虚拟机，还可以再多预留几个，一般来说，8个应该够用了，3个给服务器，3个给用来体验的笔记本电脑/手机/MAC，2个给虚拟机。这里我们只关注服务器的3个地址，假设为192.168.1.1/2/3，分别对应①号，②号和③号服务器，简称1.1,1.2,1.3。

逻辑连接图

3，准备好软件

Windows Server 2016的安装ISO，不提供了，到处都找得到

CTX的各种软件安装包，我提供一下最新版的，其实你在官网注册个账号，就可以申请试用下载到，不过的确用户体验很差，非常难找，我就都提供出来吧，但如果你需要试用序列号，依然需要官网注册申请。

XenApp_and_XenDesktop_7_18.iso——包括XenStudio，Delivery Controller，装在服务器②上，VDA装在体验虚机上。

XenServer-7.5.0-install-cd.iso——直接装在服务器①上，

XenServer-7.5.0-XenCenter.l10n.msi——装在服务器②上

Citrix Licensing Server——装在服务器③上

Citrix Receiver——安装在各个体验用的笔记本、MAC、手机上。

上述CTX的软件下载链接：https://pan.baidu.com/s/1KCXEWx2f7f1jHnjtvbDgng 密码：a66k

硬件准备好，软件准备好，IP地址规划好，你可以开动了。

安装AD/NFS/DNS/CA服务器

这步我不想写了，随便网上找教程吧，大概意思就是先在③号PC上装好WS2016的系统，然后通过添加角色和功能的方式装好AD、NFS、DNS、CA服务，注意，DNS不用单装，你装好AD服务DNS就有了。不会的话可以参考以下教程：

https://blog.51cto.com/wenzhongxiang/2071743

NFS的搭建教程：https://www.94ip.com/post/848.html

AD/DNS搭完，后续所有出现的服务器的DNS地址都要配置为它的地址，还记得吧，③号服务器的地址是192.168.1.3，也就说，后续所有服务器的DNS地址都要指向它哦。

安装Citrix Licensing Server

前面说了，如果你想要长时间的试用，还是要申请一下授权并导入到Licensing Server中的，这个LS服务就装在AD服务器即③号上即可。

以下教程我直接Copy的，版本跟我提供的不一样，但差不太多。

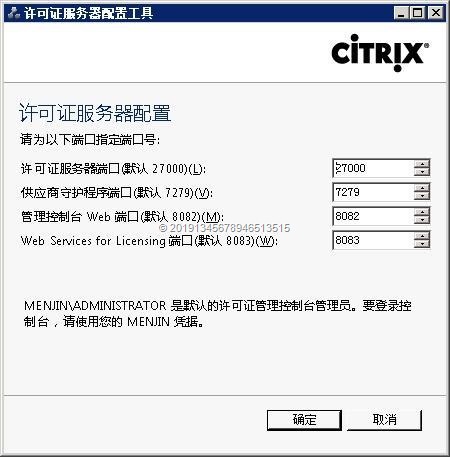

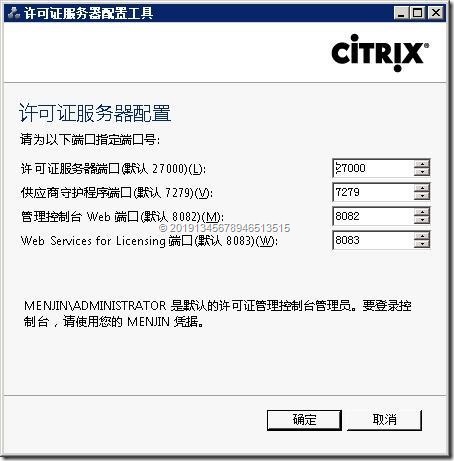

Licensing Server的安装过程很简单，基本上全程自动安装。最后会弹出一个“许可证服务器配置工具”对话框，可以在这里为许可证各项服务指定端口，保留默认即可。注意，如果系统防火墙开启了，需要开放这几个端口。

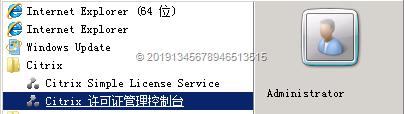

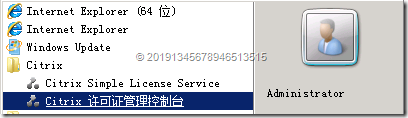

安装完成后，在开始菜单中，可以看到有“Citrix许可证管理控制台”，点击将会在浏览器中打开控制台。

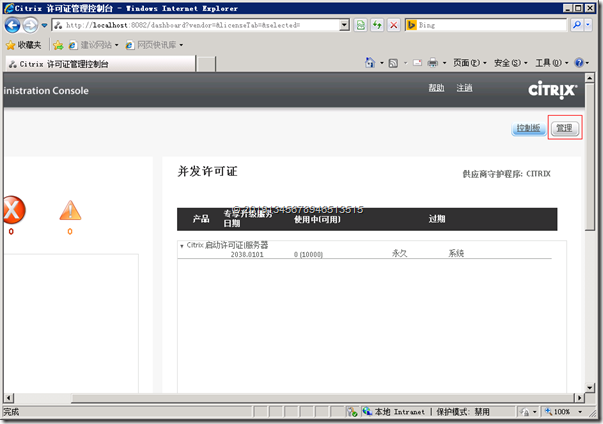

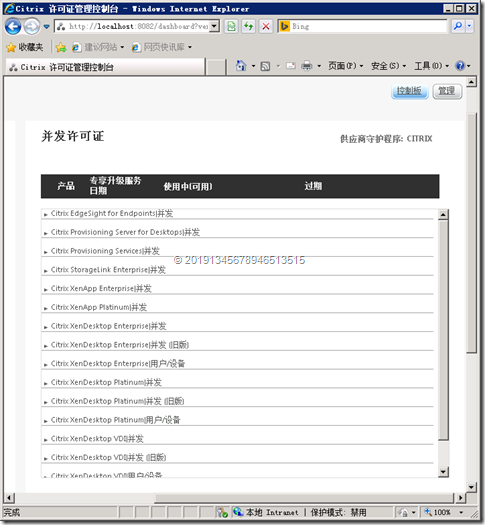

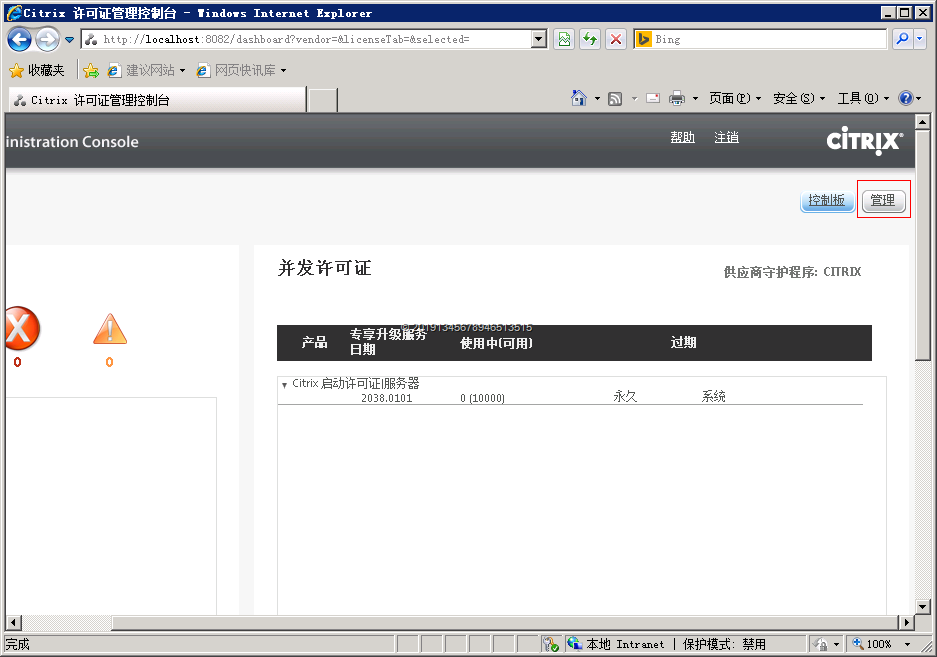

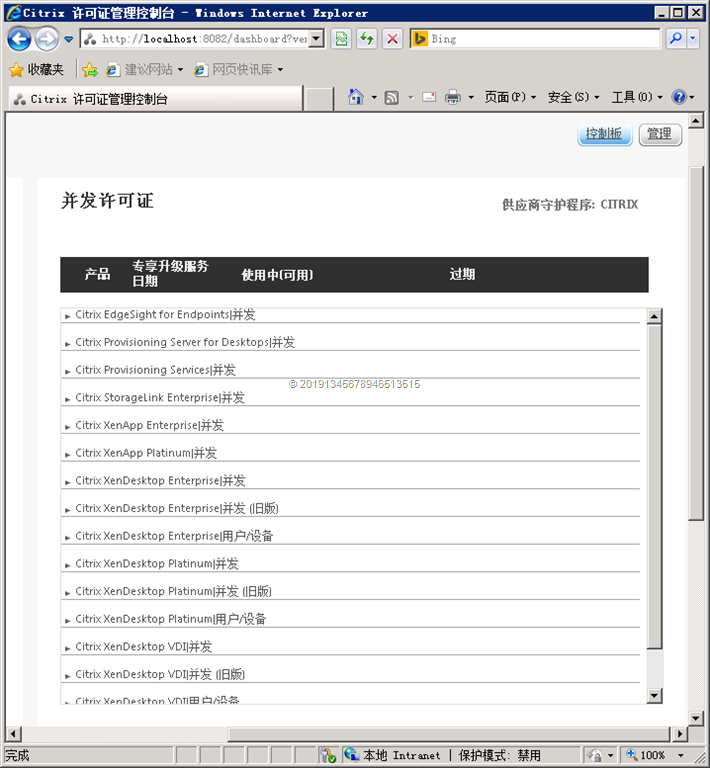

Citrix许可证管理控制台，主页为“控制板”，这里显示的是许可证服务器的运行情况。如果要导入许可证，需要进入到“管理”页面，点击右上角的“管理”按钮即可进入。

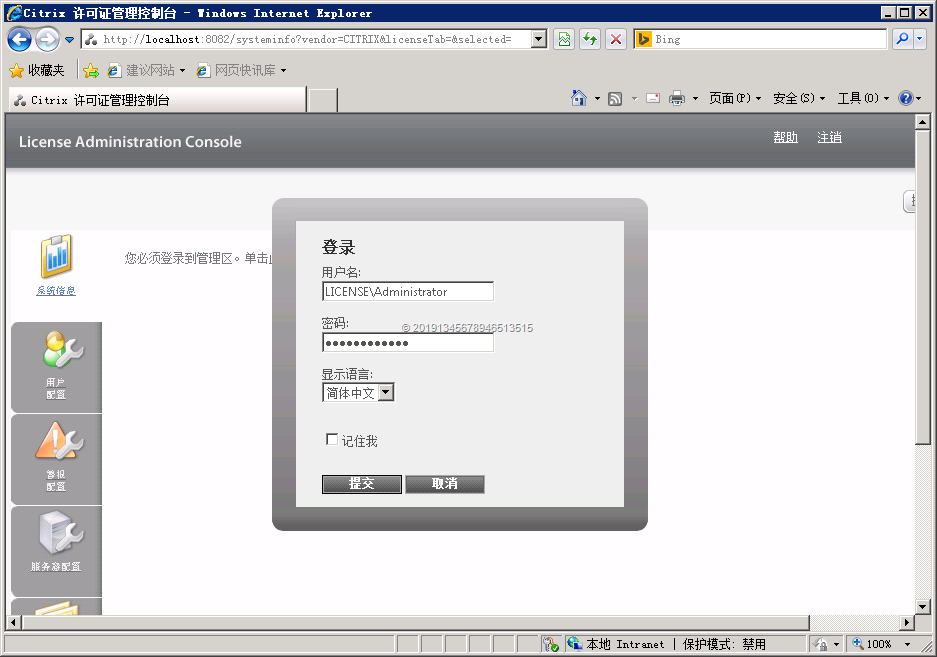

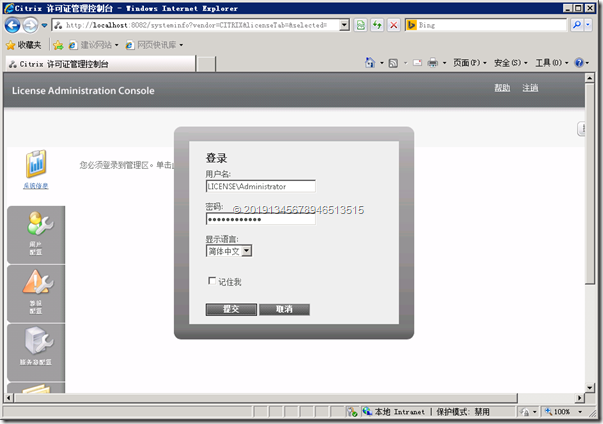

进入“管理”页面，是需要密码的，使用本机管理员及其密码。

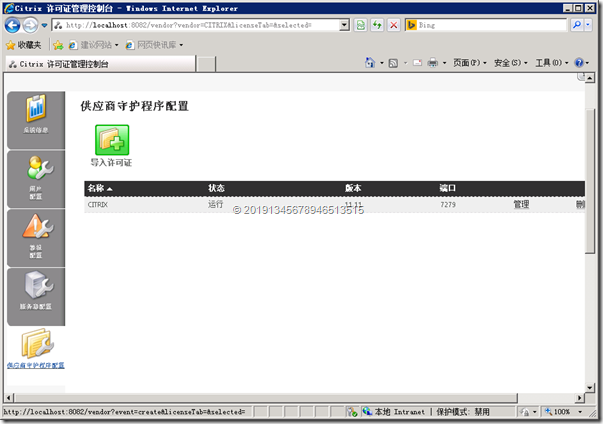

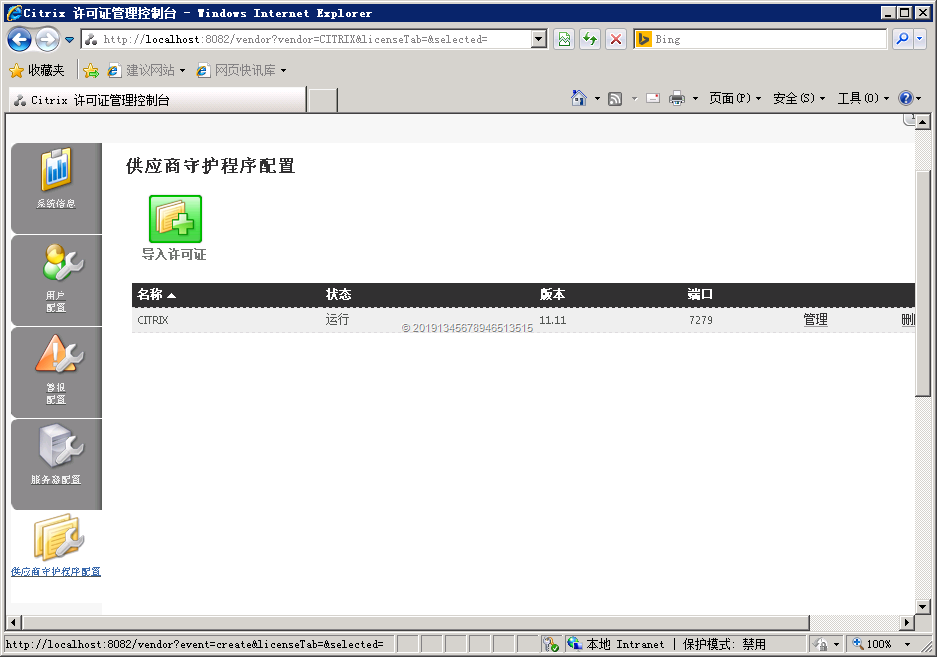

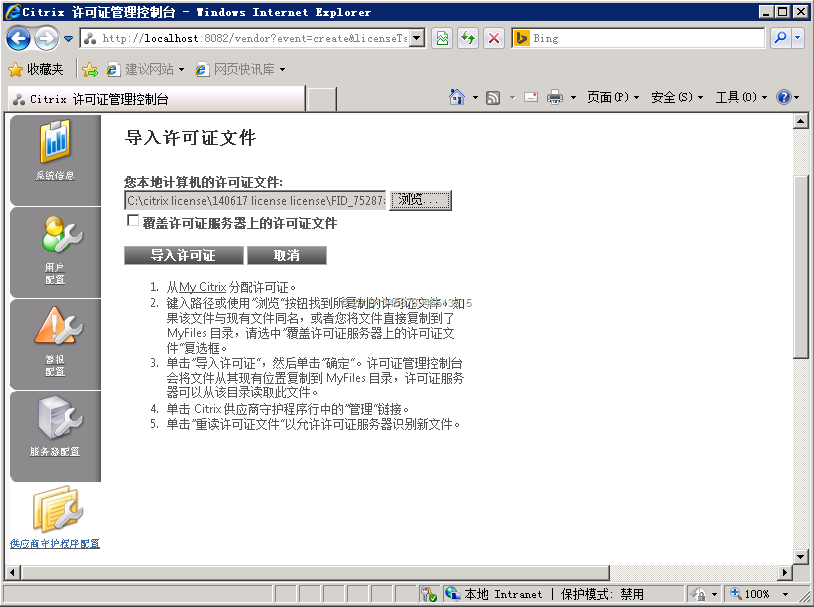

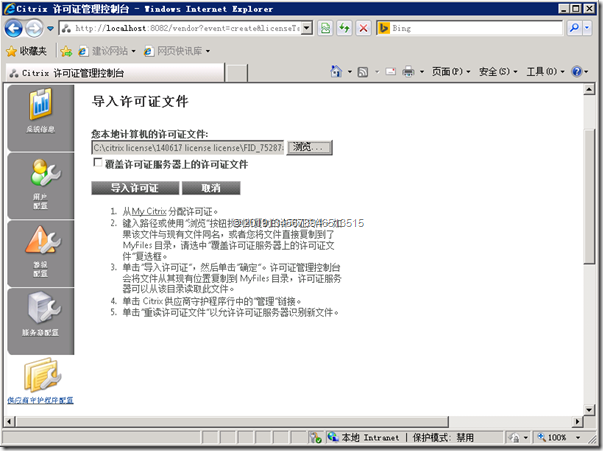

登录管理页面后，左则图标，在最后一个名“供应商守护程序配置”，在这里可以导入许可证。

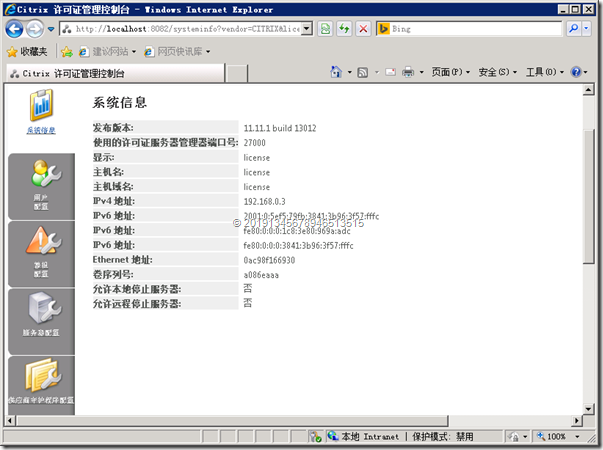

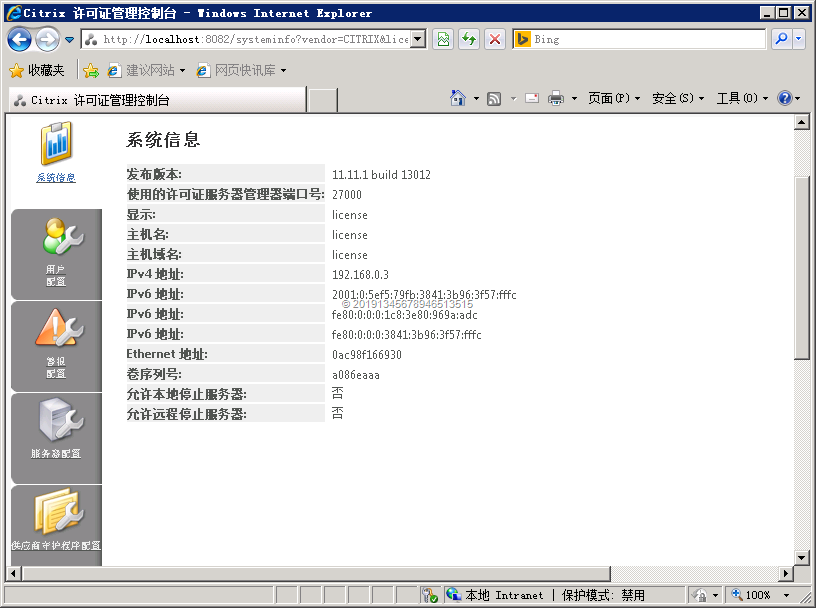

许可证导入成功之后，重启citrix licensing 服务，再回管理页面，在“系统信息”中，应该看到类似下面的信息：

在“控制板”页面，可看到并发许可证的相关信息（在导入许可证之前，这里是没有信息的），表明Citrix的Licensing Server架设成功，可以为多台XenServer服务器提供许可。如果没有信息，需在系统服务中重启“Citrix Licensing”服务。当然，比较直接的方法是重启一下系统。

安装XenServer

XenServer是一个类似于Linux的操作系统，通过CD光盘或基于网络的安装过程安装在物理主机上，其安装过程非常简单，通常被称为10分钟Xen体验（Ten to Xen）。用UltraISO软件将XenServer的ISO烧录到U盘之中，然后插入①号PC，从U盘启动，以下内容摘自官方教程

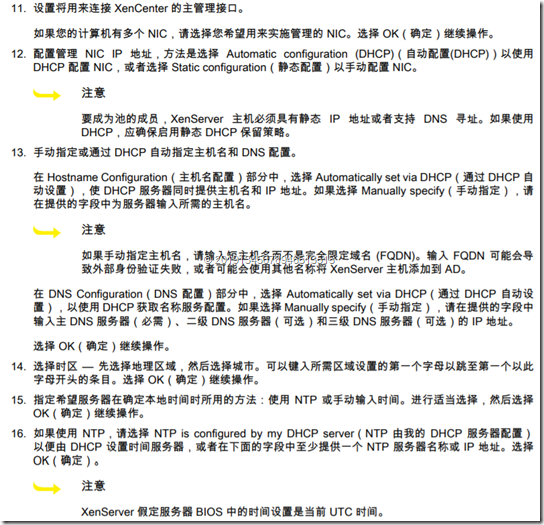

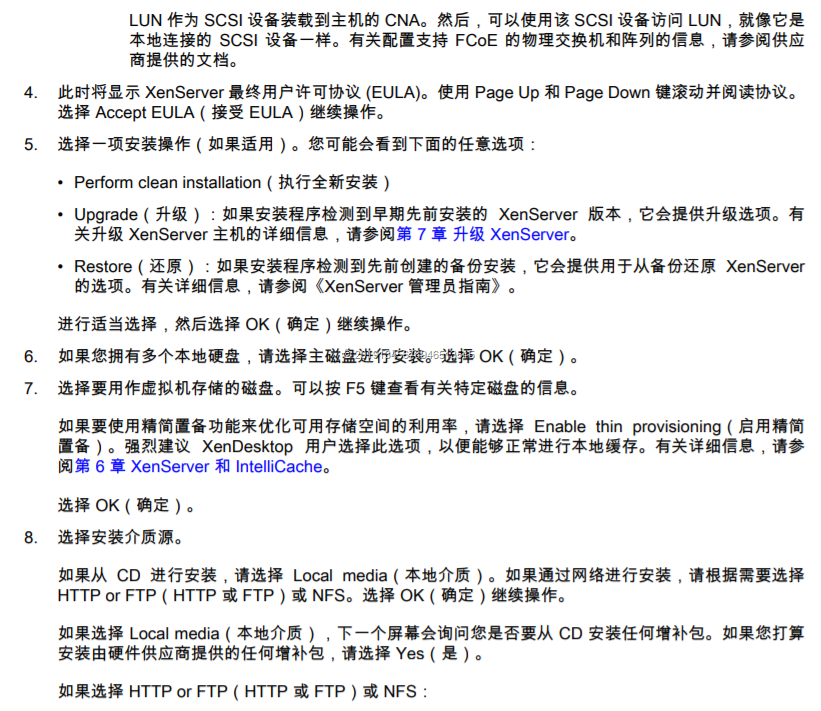

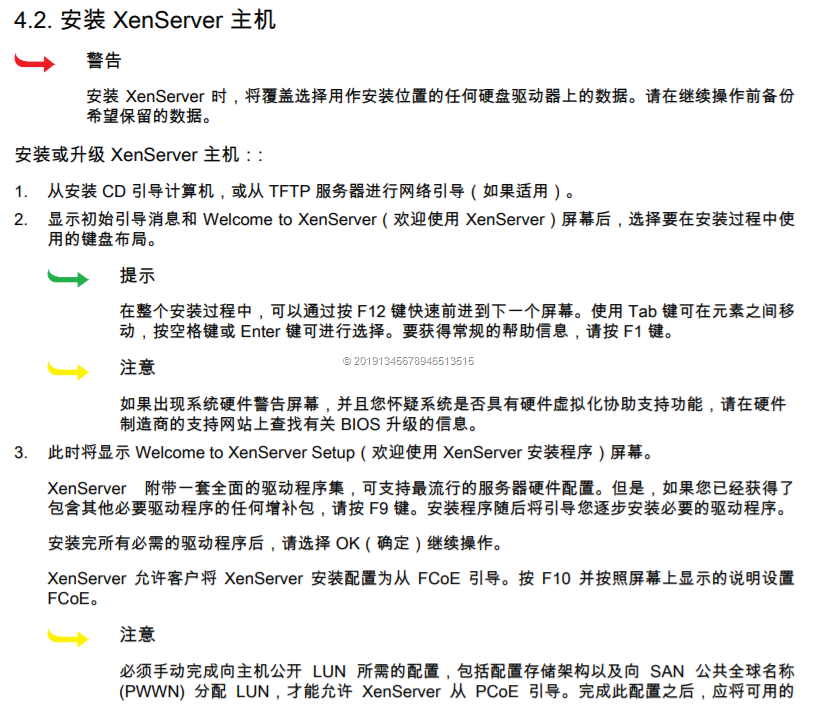

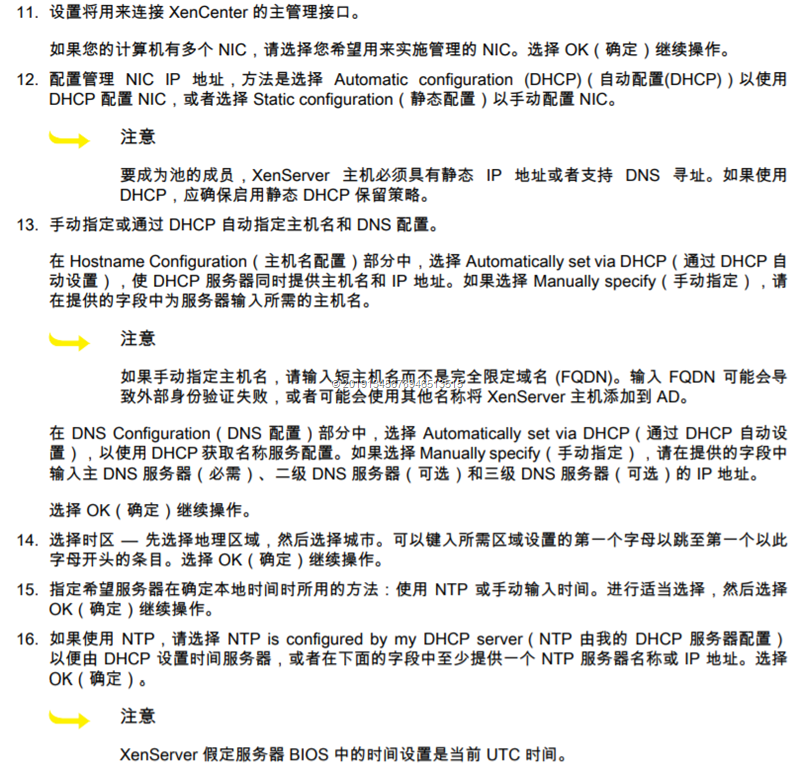

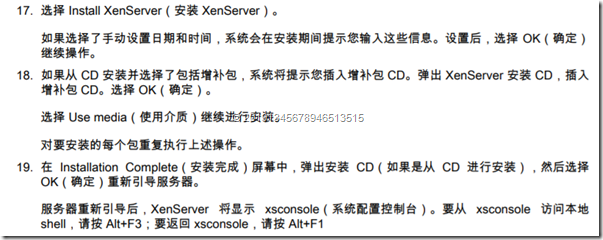

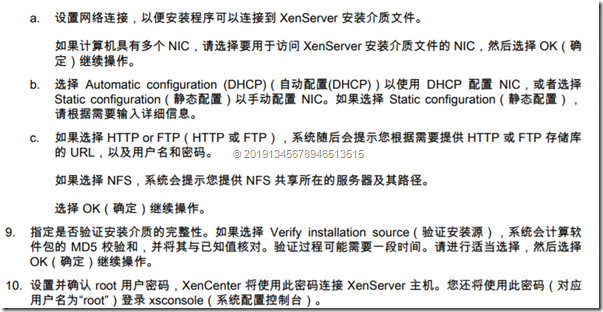

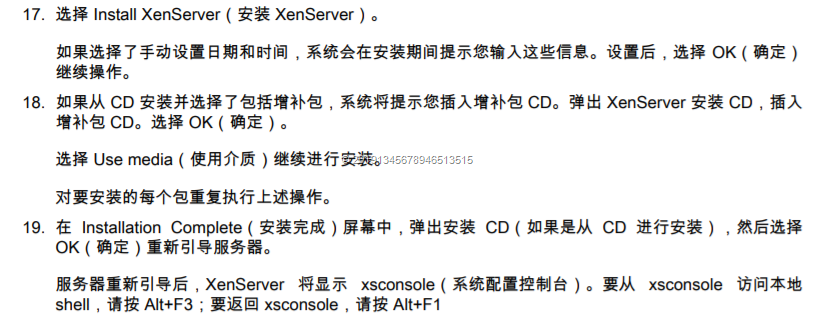

官方XenServer安装教程

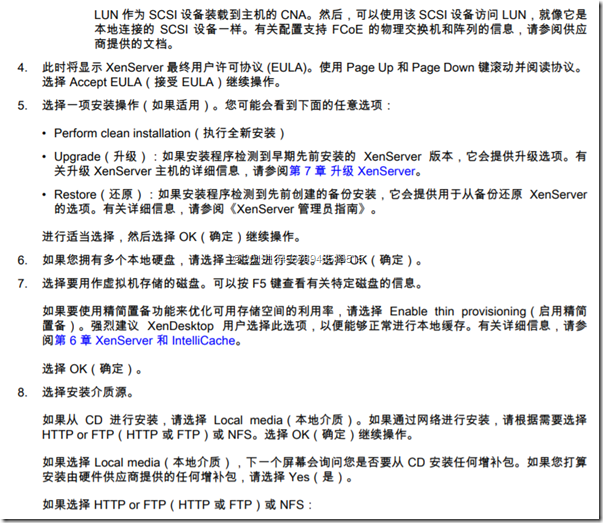

官方教程写的比较啰嗦，因为要考虑到各种情况，实际过程还是比较简单的，就是把XenServer装上，IP地址设置好，root密码设置好，后面你基本不用碰这台服务器了，全部交由其管理端XenCenter搞定。

安装XenCenter

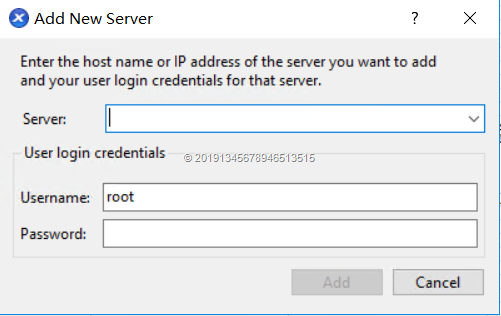

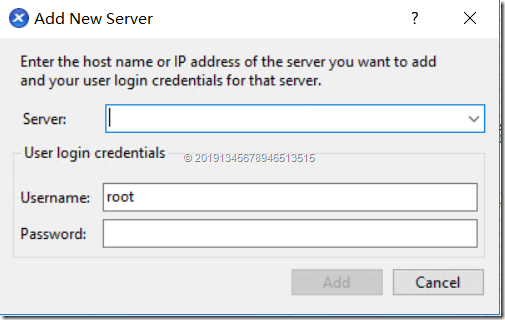

1，XenCenter被部署在②号PC上，就是一个安装程序，一路下一步即可。安装成功后，添加刚才安装好的XenServer，输入IP地址，root账号和密码就OK了。如果你有多台XenServer，可以用同一个XenCenter管理。

在XenCenter中添加XenServer

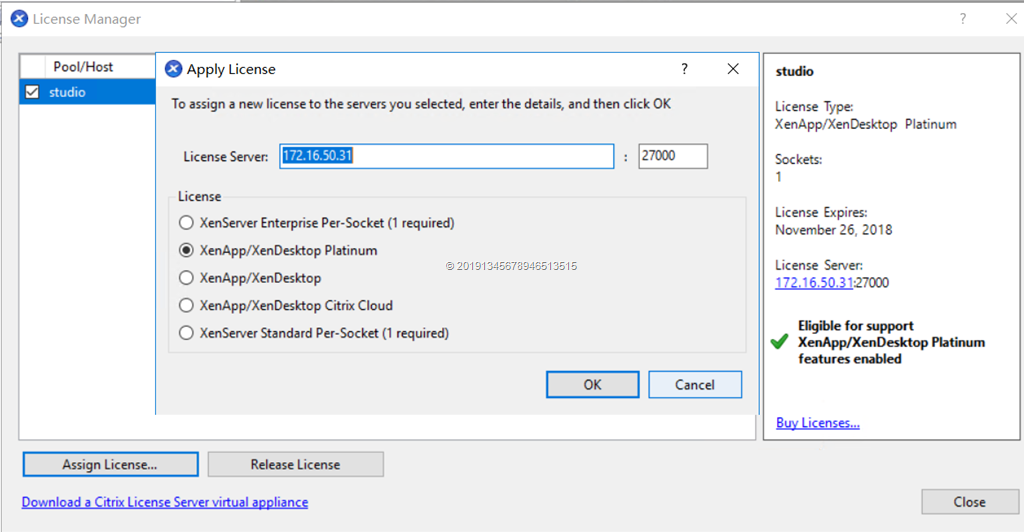

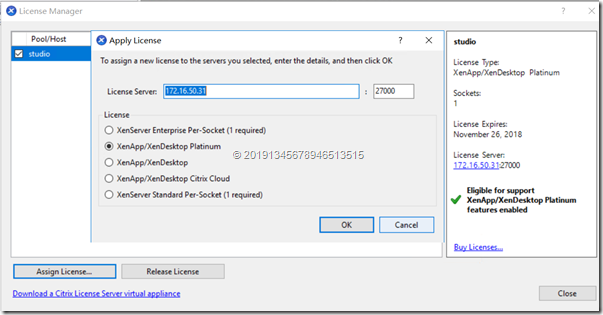

2，添加完服务器之后，连上刚才部署好的Licensing Server进行授权（请忽略图片中的IP地址，使用你的IP地址替换）

3，给XenCenter指定NFS Server，后面你要在XenServer上安装虚拟机，操作系统的ISO文件都得来自于这个NFS Server。

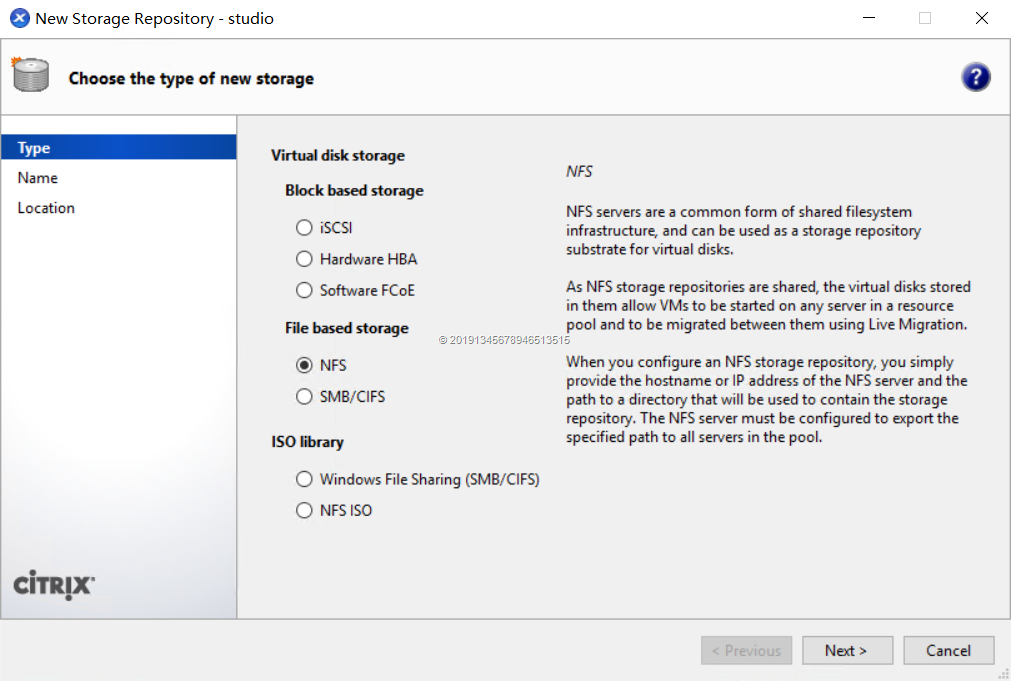

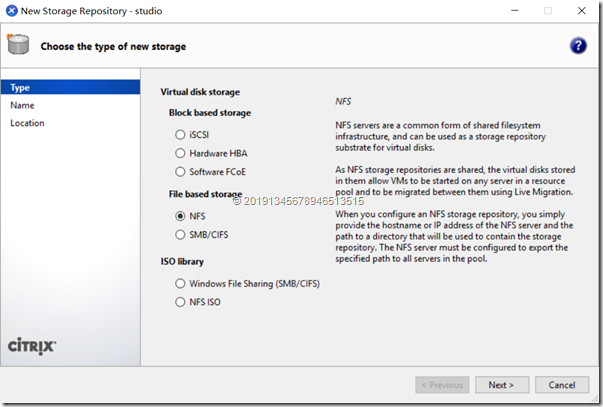

新建一个存储

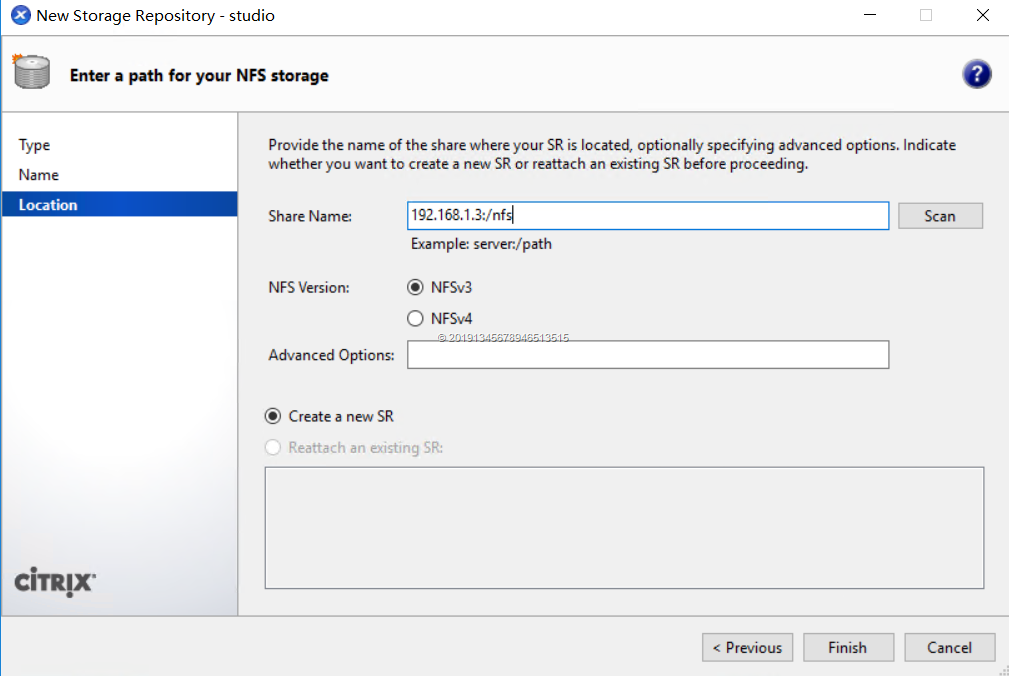

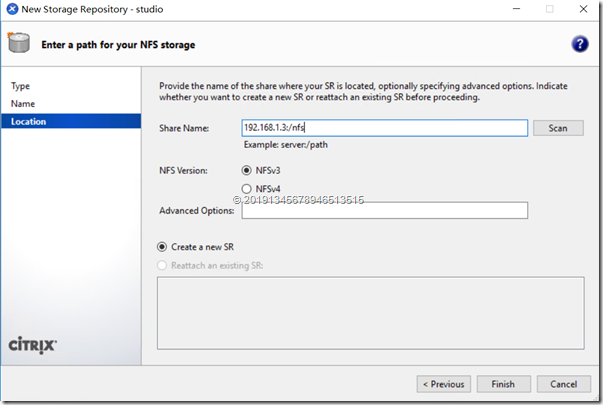

输入你建好的NFS的地址，记得在③号服务器上把你需要的ISO文件放入到NFS文件夹中哦，包括WS2016的安装ISO，以及XenApp那个安装ISO，后面都有用。

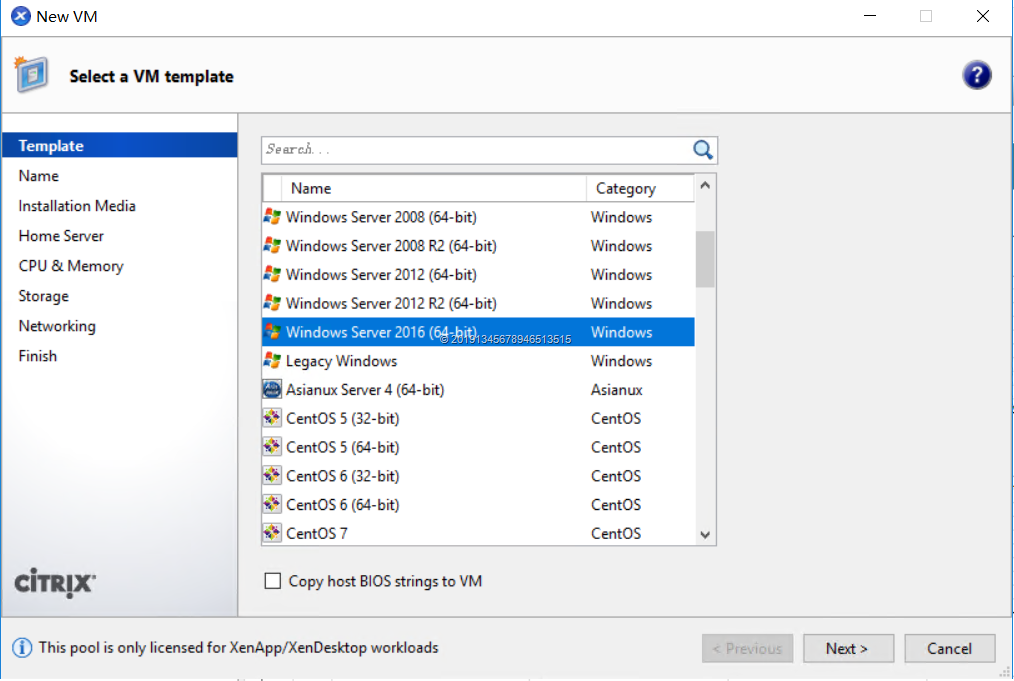

在XenServer上安装一个WS2016的虚机

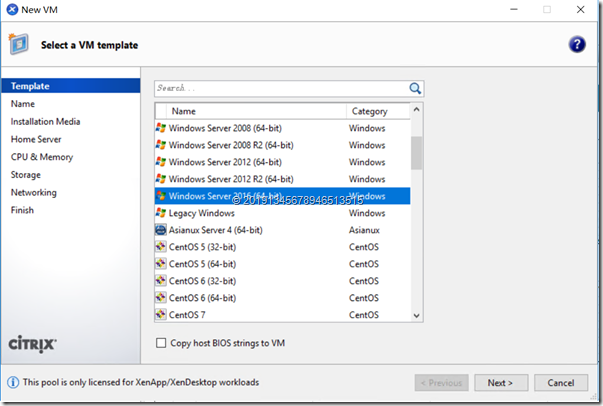

XenServer都装好了，我们就先来建立一个WS2016的虚机，这个虚机就是后面你体验用的桌面和应用的来源哦。

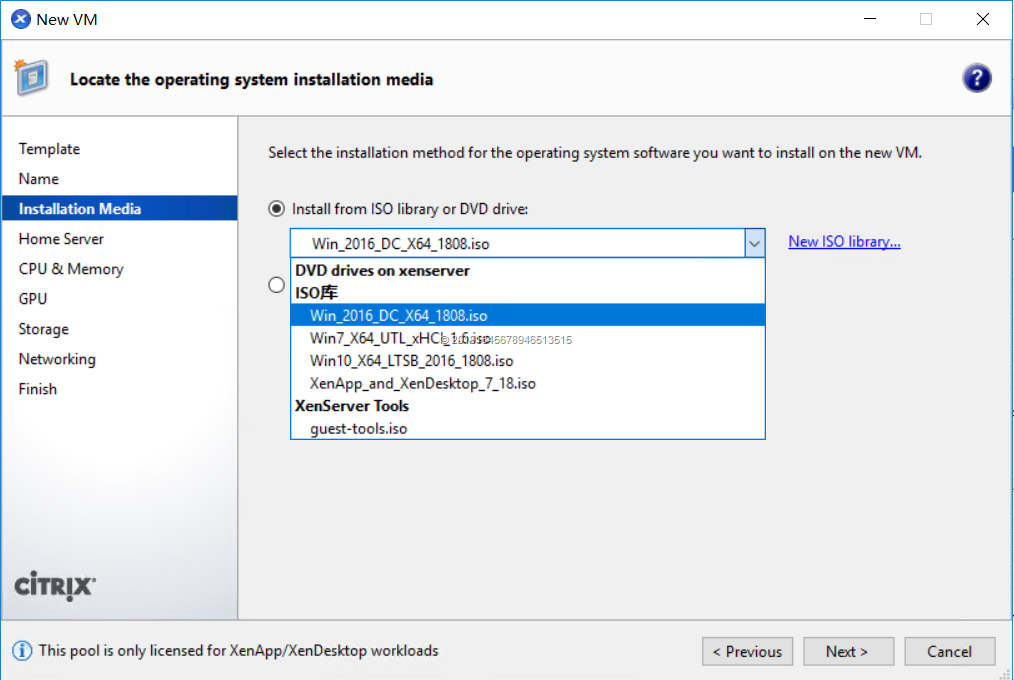

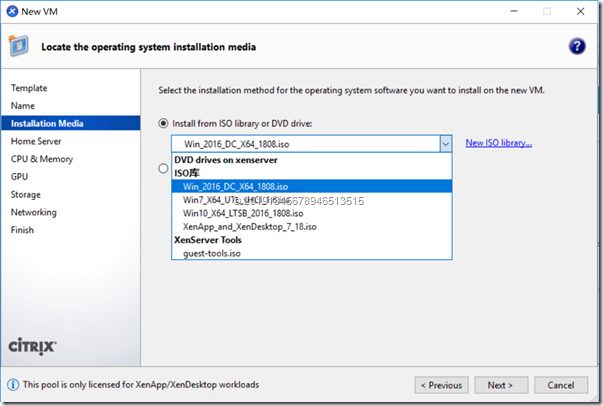

从刚才连接好的NFS中选择你的WS2016的ISO

再往下就是给这个虚机指派CPU、内存、GPU、网络、硬盘什么的，我就不再截图了。

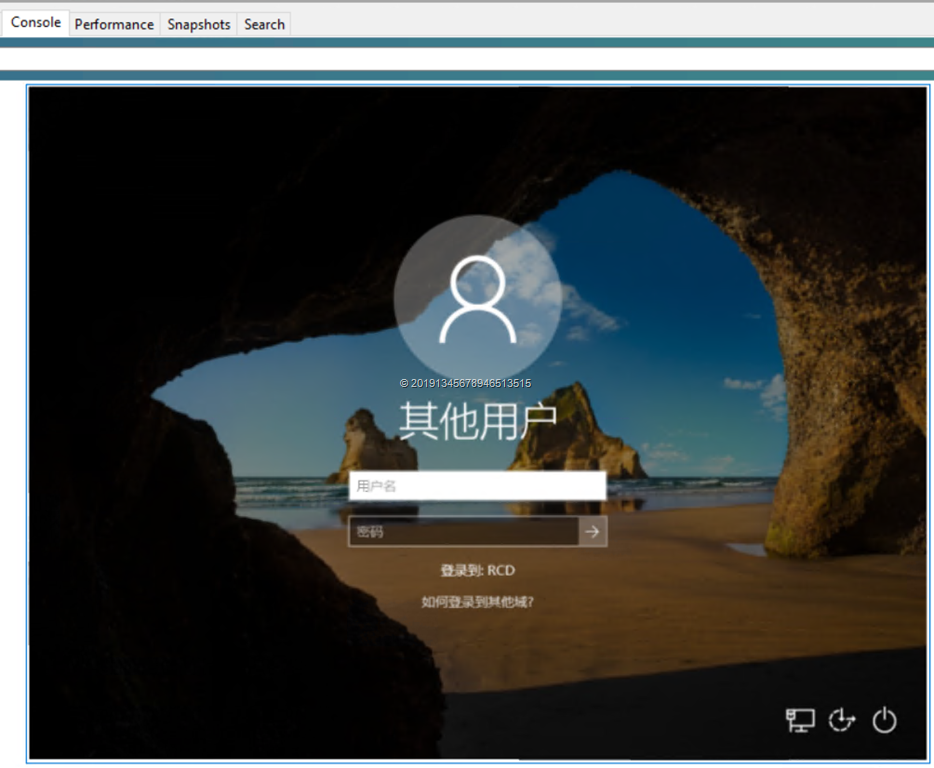

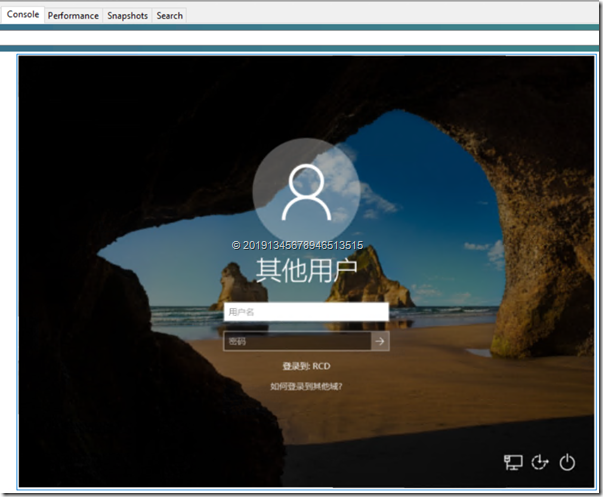

然后在这个虚机的控制台（console）界面就能看到这个虚机了，跟常规的虚机安装过程没什么区别，安装操作系统即可。

这台是我装好的

安装完系统之后，要干几件事：

1，安装xenserver tools（GuestTools）

2，将这个虚机加入你刚才设置好的AD域

安装Delivery Controller和XenStudio

接下来这个活儿比较烦了，就是安装XenStudio了，不过其实也不烦，就是时间比较长，跟着想到一步一步走就行了。

1，在②号PC上装好WS2016，设好DNS，加入域。

2，挂载xenapp那个ISO，运行里面的autoselect.exe安装程序，中间会重启几次，重启之后重新挂载ISO，继续运行安装程序，他会继续安装，直到所有组件都装好为止

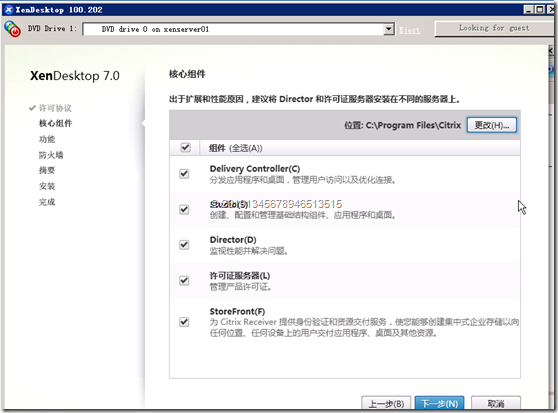

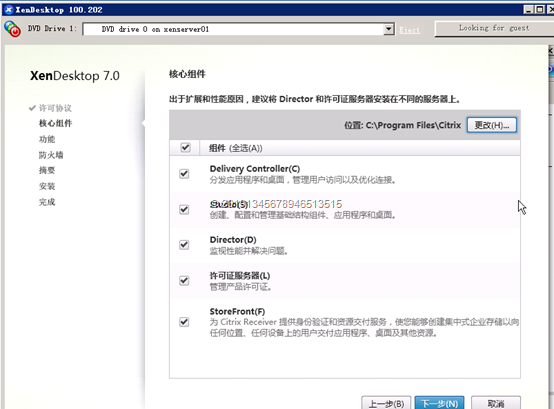

选择Delivery Controller，会自动装好相应的组件

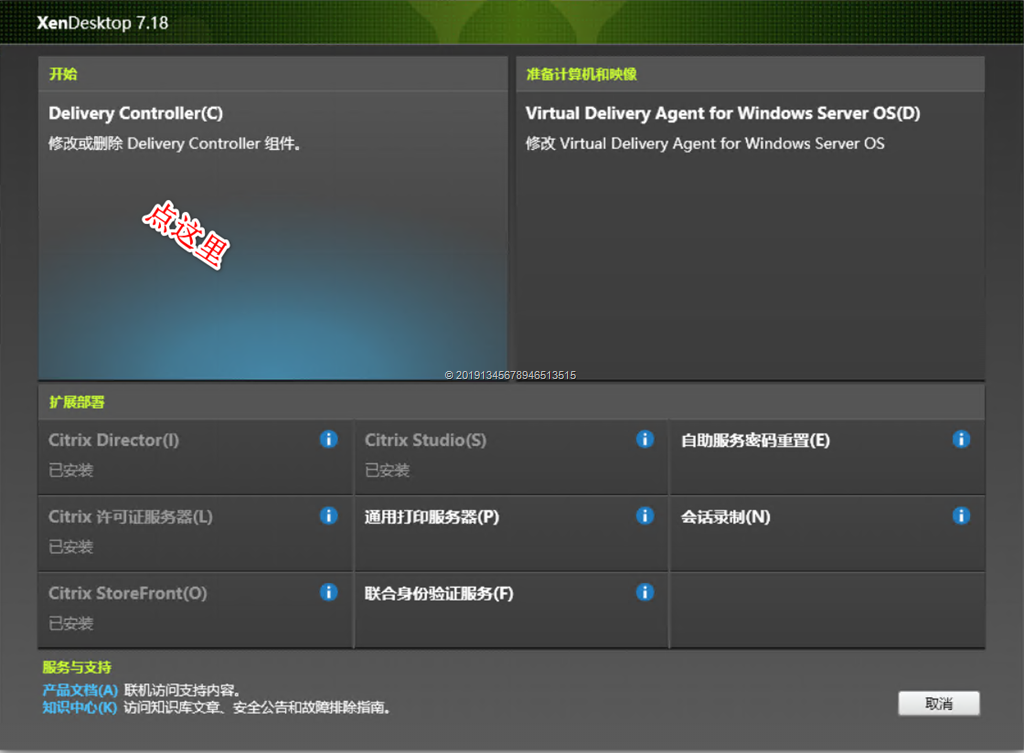

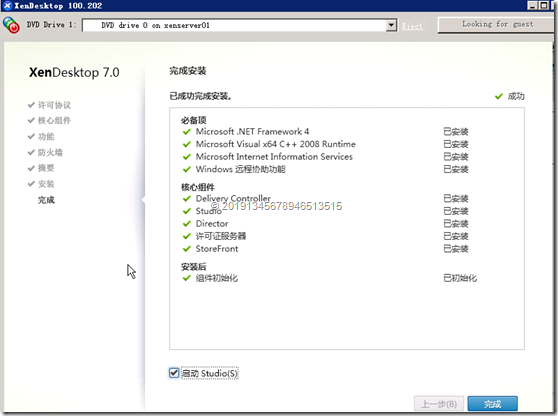

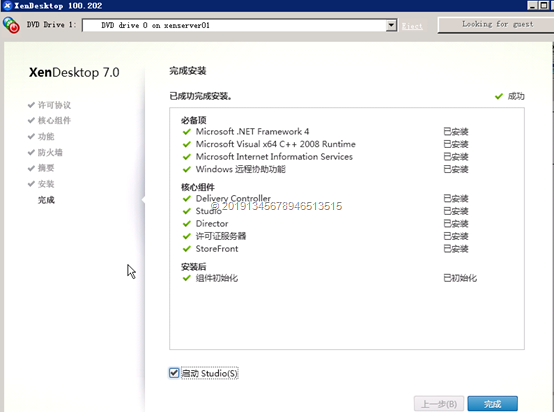

DC和Studio安装完成

配置Citrix Studio

这个过程简单的说就是：设置好站点（CTX的虚拟桌面可以用浏览器访问的），设置好计算机池并把你刚才做好的虚机加进来，设置好交付组明确这个虚机给谁用，权限是什么，就这三个大的步骤。

今天实在写不动了，未完待续
